NETIS登録（登録番号：KT-220230-A）
NETIS登録について
当社の低水量型・超高圧洗浄ミストジェット工法がこの度、国土交通省・新技術情報提供システム
「NETIS」（NETIS: New Technology Information System）
に登録されました。
これにより受発注者様に対し当社のサービスをより幅広くお客様にご提供することが可能となります。
また、NETIS技術を採用すると総合評価方式の入札において加点されます。
| NETIS登録番号 | KT-220230-A |
|---|---|
| 新技術名称 | 低水量型・超高圧洗浄ミストジェット工法 |
| 登録日 | 2023年3月3日 |
| 認定機関 | 国土交通省関東地方整備局 |
| URL | https://www.netis.mlit.go.jp/NETIS/ |
Magnum PUMP 502
| 最⼤圧⼒ | 2400 BAR |
|---|---|
| 最⼤流量 | 6 リットル/分〜 23 リットル/分 |
| |
※姉妹品として別途小規模施工向けの機械があります。（NETIS仕様）
アスベスト除去機材販売（2022年好評発売中）－低水量型・超高圧水洗工法「ミストジェット工法」－
サービスの特徴
従来工法（ウォータージェット工法）では大量の水が必要であり、
その水処理に時間やコストがかかりますが、
当社のアスベスト除去機材（日本製、ドイツ製）は低水量型の超高圧水洗工法のため、
それらの大幅なコスト削減が可能です。
実機について、ご購入・ご導入に向けたデモ施工を実施しており、また、実際の操作などについても
研修・教育制度を整え、ご購入・ご導入までスムーズに進められます。
充実したアフターサポート（電話での技術サポート、保守・メンテナンス等）も
ついていますので、ご購入・ご導入後も安心してご利用いただけます。
塗膜除去(アスベストを含む)
〇外壁
〇道路
コンクリート構造物・鋼構造物の塗膜などを除去
表面処理(目荒らし)
〇貯水槽
〇処理槽
〇コンクリート
新しく施す補修材の吸着力を確保するために既存面の下地処理
はつり
〇橋梁補修
〇高架道路
コンクリートの構造物の変上部など、劣化要因を除去
※機器構成により対応可能
NKE ミストジェット工法 5大メリット
現場管理
1. 作業日数が少ない
NKEミストジェット工法では1 台で1日50m² 以上施工可能。少人数で日進量を稼げます。
手ケレン1日15m² /ディスクグラインダー1日20m² / ミストジェット1日50m²
※手ケレン・ディスクグラインダーは3人エで算出2. 職人集めに困らない
NKE 高圧コンパクトポンプは3人1組で使用します。
(ノズルマン・監視人・オペレータ)
50m²の除去を行うのに手ケレン10人/ディスクグラインダー7人/ミストジェット3人3. 水の使用量が少ない
水をミスト状で噴出するため、使用量が4分の1以下まで低減。
(他社ウォータージェット工法:26リットル/分 ミストジェット工法:6リットル/分)4. バキュームカーが不要
ミストジェット工法は1分間の水の使用量が6リットルと少ない為、排出量も少なくなります。 排水の際にジェクターを使うことで、バキュームカーが不要となります。
弊社「ミストジェット工法」は「建築物等の解体等に係る石綿ばく露防止及び石綿飛散漏えい防止対策徹底マニュアル」（厚生労働省・環境省作成）P.202『⑦集じん装置付き超高圧水洗工法（100MPa 以上）」に該当します。弊社工法では排水の吸引に関して「ジェクター」を使用するため、マニュアルP.203、p.209に記載のある「吸引バキューム車」や「HEPA フィルタ付き集じん・排気装置」不要となります。
5. 低騒音
ミストジェット工法なら騒音を80db以下に抑えられます。（実測値）
ただし、ミストガンを使用した場合、90db以上の騒音が出る可能性があります。
※ロータリーミストヘッド：密閉地での騒音量が80db程度
※ミストガン：密閉地での騒音量が90db程度
※コンプレッサー：屋外での騒音量が80db程度
※それ以外の機器（ポンプ、コントロールバルブ等）：屋外での騒音量が80db以下6. 下地調整剤を早くできれいに剥離
手ケレンでは下地調整剤の剥離が難しい。ディスクグラインダーは時聞がかかる。
ミストジェット工法は低水量型の超高圧水洗工法なので早くてきれいに剥離。7. 機械設置スペースが小さい
排水処理が少なく済むので場所を取りません。バキュームカー不要。
(施工ヤード約50m² 他社ウォータージェット工法施工ヤード約120m² )8. 運搬が楽3〜4t車1台でOKI
他社ウォータージェット工法機材の運搬は4t車2台必要
安全
1. 粉塵被害がない
水道水を使用し超高圧ミストジェットを噴射して塗材を剥離すると同時に吸引するので粉塵被害がありません。
2. 作業員の負担が小さい
手ケレンやディスクグラインダーによる除去と違い粉塵が発生せず汚水はおわん型 構造のロータリーミストヘッドで吸引するので粉塵や汚水の飛散がなく作業員の 安全を確保します。
3. 環境(近隣)保全の確保
作業場内の粉塵の飛散がないため、近隣への粉塵飛散もありません。
導入
1. リース購入可能
当社提携のリース会社がありお求めやすくなりました。
2. レンタル使用もOK
導入コストを抑えるためレンタルにての使用も可能です。
保守・メンテナンス
1. アフターサポートが充実
当社より購入いただいた機器に関しまして急な不具合・故障に対応。
メンテナンスは簡易タイプ・標準タイプ・特別タイプと3 タイプをご用意。
保守部品や修理部品の供給もお任せください。2. 教育研修あり
使用した事がない方にも安全にご使用していだたくための研修もございます。
講習・実技の1 日研修あり。研修終了認定制度あり。3. デモ施工実施
自ら体感したいという方に低水量型の超高圧水洗工法のデモ施工も実施しております。
関東・中部地域にてデモ施工ができます。
信頼
1. NETIS(ネティス)国土交通省運営 新技術情提供システム申請中
民間企業等により開発された新技術に関わる情報を共有及び提供すすためのデータベース
- 2. 工法特許出願中
ミストジェット工法 NKEモデル（一部抜粋）
※実際に納品する機械とデザイン、カラーが異なる場合がございます。
特徴1

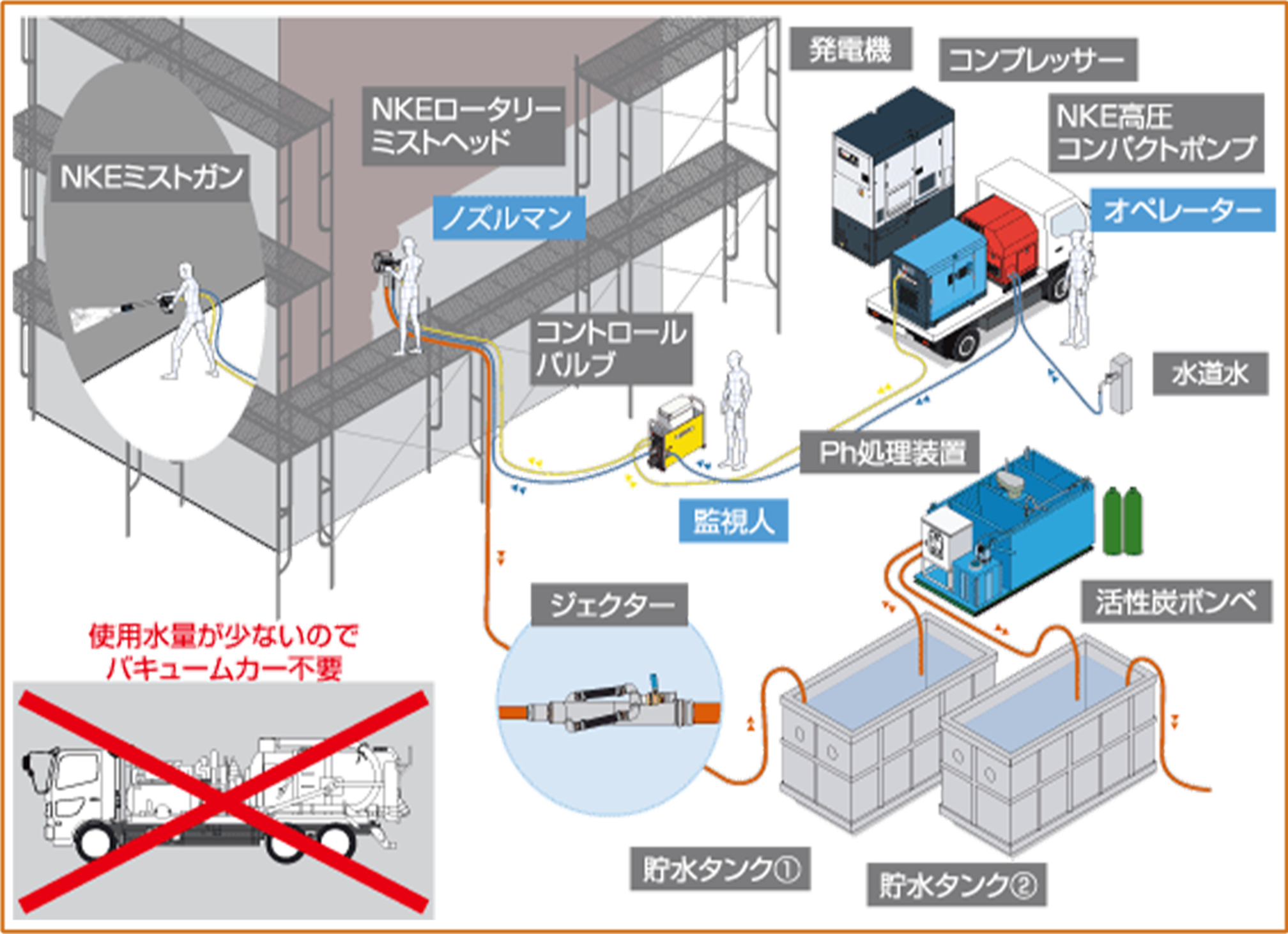

ミストジェット工法では水の使用量が少ないため、 機材も3tトラックに載せられるコンプレッサとポンプ、 貯水タンク2つ、発電機1台と「施工ヤード」（50m²）が小さくてすむ
特徴2
使用する水の少なく「水の反力」が小さいため作業者の肩よりの上部の箇所も 「吊り上げ」によって対応が可能
特徴3
使用する水の量は少ないが、特殊な機構（特許出願中）により 強力な除去能力を有しているため、スタッコ等の外装厚塗材での対応も可能
特徴4
屋上の塗装防水に含まれるアスベスト除去にも有効です。
試験施工現場一覧①
壁面塗材のアスベスト検体採取写真
三重県松坂市の某工場に壁面塗材のアスベスト検体採取に行ってきました。作業後はしっかりと清掃も行います。
弊社ミストジェット工法の試験施工の写真です。
この工法なら施工後も水が殆どこぼれません。
試験施工現場一覧②
弊社ミストジェット工法の試験施工の動画です。
吊り具をしながらの施工、ミストガンによる狭隘部の除去
神奈川県愛川町にて吊り具をしながらの施工とミストガンによる狭隘部の除去をしました。
試験施工現場一覧③
テストピース＝購入検討のお客様を招いて、実際に機器に触れていただき使用感を確かめられていました。
三重県四日市市にアスベスト除去に行ってきました。硬い塗材でも綺麗に除去できました。また、除去機械をご購入検討中のお客様を招いてテストピースを使って実際に機器に触れていただき、使用感を確かめていただきました。
L型擁壁に塗材を施し、剥離性能等のデータ収集を実施しました。
購入検討のお客様も試験施工にお立合いいただきました。実物を操作していただき、カタログのみではわからない感触や重量感、実際の取り回しを確認していただきました。
試験施工現場一覧④
場 所 ：神奈川県愛甲町内
施行内容：NKEジェットミスト工法によるアスベスト除去工事
成 果 ：1日70㎡の施工実績となりました。
（通常のディスクグラインダー施工では5～7㎡/1日・1人工のところ 大幅な生産性向上を図ることができました）
神奈川県にアスベスト除去工事に行ってきました。従来のディスクグラインダー工法では5-7㎡/1日・1人工のところ、NKEミストジェット工法では70㎡/1日・1人工と大幅な生産性向上ができました。
試験施工現場一覧⑤
住所：神奈川県藍川町
目的：アスベスト除去施工
アスベスト除去工事でミストジェツト機械を使用しての施工です。
〇1日施工した後の廃水です。
3立方メートルのタンクにこれだけの量です。
ウォータージェット工法に比べて格段に少ないです。
水処理装置です。
pH値を中性に調整してから排水します。
使用水量が少ないので小型で十分です。
施工中写真です。
3人1組で施工し、1平方メートルを剥離するのに約7分です。
計算上では1時間当たり約9平方メートル、6時間稼働で50平方メートル以上施工できます。この日は約50平方メートルを施工しました。
暑さと連続作業の疲れのため約15～20分程度で交代しますので効率は下がりますが、3人のうちだれかが作業をしているので、段取り替え等以外では止まることがありません。
神奈川県某ビルにアスベスト除去工事に行ってきました。NKEミストジェット機械によるアスベスト除去施工、従来のウォータージェット工法に比べて廃水の量が各段に少なくできます（画像は3立方メートルのタンク）。
PH値を中性に調整してから排水、使用水量が少ないので水処理装置は小型で十分です。
３人１組で施工、1㎡の剥離が約７分で完了します。計算上では１時間あたり9㎡、6時間で50㎡以上施工可能で、この日も約50㎡を施工しました。暑さと連続作業の疲れの為、約15－20分程度で交代するため効率が下がりますが、常に誰かが作業している為入れ替え時以外では作業が止まることはありません。
神奈川県にアスベスト除去工事に行きました。使用水量が少ないNKEミストジェット機械は1㎡約7分、1時間で約９㎡処理ができ、この日も3人で約50㎡の処理ができました。
実地研修会①
弊社ではアスベスト除去に関しまして、「低水量型・超高圧洗浄ミストジェット工法」にて対応しておりますが、この機械を扱う際には高圧で危険が伴うため、この機械を使用した実地研修会を随時実施しております。
ご導入までの流れ
※ご希望によりご発注前のデモ施工も可能です。
役所・学校・工場の外壁(アスベストを含む)はがしや橋梁の塗膜剥離、レイタンス処理等幅広くご使用できます。
エコマスターNEOではアタッチメントを変えればコンクリートのはつり工事も可能です。
作業空間を密封する為、粉塵が発生せず汚水も飛散しないので作業員の安全や環境の保全を確保します。
高圧ミストによる剥離なので水の使用量が少ないですが低水量型の超高圧水洗工法なので綺麗に剥離します。 新開発のNKEロータリーミストヘッドにより日進量が大幅に向上し工期短縮につながる
水をミスト状で噴出する為、使用量が4分の１程度まで低減、排水処理が少なく済むので場所を取りません。
水道水をご使用ください。
1本20mで5本100mまで延長可能です。
4カ月～6カ月になります。(納品までに高圧洗浄講習会に参加していだだきます)

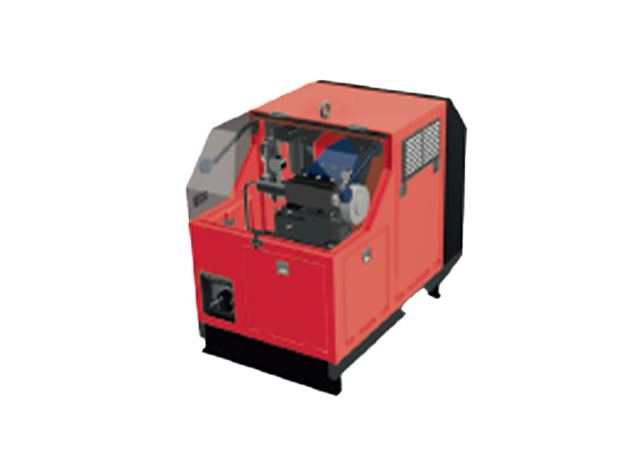

NKE高圧コンパクトポンプ
3人1組で使用します。(ノズルマン・監視人・オペレータ)
エコマスターNEO
端末1台使用は3人1組で使用します。(ノズルマン・監視人・オペレータ)
端末2台使用は5人で使用します。(ノズルマン2名・監視人2名・オペレータ)
無理に動かさずにご連絡下さい。 ホース等の消耗品もご用意しております。
コンパクト：施工ヤード約50㎡
エコマスターNEO：施工ヤード約80㎡
・従来のサンドブラスト工法よりも橋梁仮設内での負荷が軽減される。 ・ウォータージェット工法では水量が多すぎて橋梁仮設内での使用は非常に気を使うが、ミストジェットは4分の1程度の水量なので仮設への負荷が少ない。 ・工場内での試験施工で、鉄板の塗料で剥離実験をいたしました。 その結果、実用可能であると考えております。 必要であればその試験施工の際の「動画」がございます。 要望がありましたら動画をお見せいたします。
エンジンが分離していることによりポンプ本体を密閉部にまで持ち込めるメリットもあるためです。 つまり火気厳禁の地下ピット等への使用も可能となります。
・当社機械は、「3トン トラック」で移動プラントが組めることが特徴です。 駐車場は3台分程度確保できれば、使用可能となりますので、設置スペースや施工ヤードが小さくて済みます。 ・法改正に伴い、今後は首都圏や都心部でのアスベスト除去需要が拡大する見通しです。 首都圏や都心部で特有の狭小地等では設置スペースや施工ヤードの確保が重要となります。 小型の機械であればその問題について多くのケースで解消します。
・バキュームカーの使用は不要です。 ・当社ミストジェット工法では、バキュームカーの代わりにジェクターを使用します。 そのため、排水量を最小化できる事、プラントが小型化できる事の2つのメリットが生じます。 加えて、排水量が少ないため、貯水タンクのスペースも少なくて済み、バキュームカーの購入費又はレンタル費がゼロとなり施工コスト削減の効果があります。
